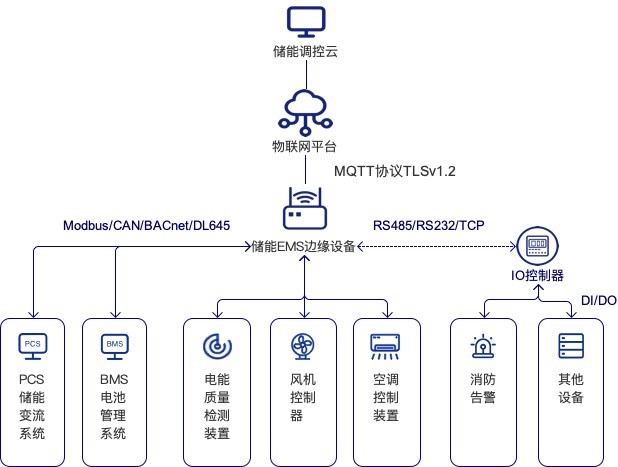

储能EMS能量管理系统，完成整个储能电站的集中监控与管理，并通过RS485/RS232/以太网/CAN等方式与电能质量监测装置、并网保护装置、风机系统、二次远动系统、PCS、BMS、空调控制装置和其它系统及装置等进行连接，采集各设备运行数据并将重要信息上传电网调度中心以及云端调控云，实现储能系统的实时监测。同时，接收调度中心或者云端调控云命令，根据不同的运行模式，采用对应的优化策略，对储能系统进行充放电控制，满足电网调峰调频需求和电网安全稳定运行需要。
储能EMS能量管理系统具备实时监控、数据采集、数据处理、系统监视、设备模型管理、事件顺序记录（SOE）、事件及报警处理、遥控遥调/能量调度AGVC/一次调频、储能运行策略等功能。系统支持多种工业实时以太网协议、工业总线协议以及电力行业通讯协议，包括IEC104、IEC61850等；具备云边协同能力和边缘智能数据处理能力，具有完备的安全特性；具备灵活组网方案，覆盖多种储能站类型。
硬件参数
储能边缘计算单元——适用1MWh左右的小型用户侧储能
|
类型 |
参数 |
|
CPU |
ARM四核 1.2GHz |
|
SDRAM |
1G (最大2G) |
|
FLASH |
8G EMMC(最大16G) |
|
RS485 |
4路，带电磁隔离保护，防反接保护路，带电磁隔离保护，防反接保护路，带电磁隔离保护，防反接保护路，带电磁隔离保护，防反接保护 |
|
RS232 |
2路，带电磁隔离保护 |
|
DI/DO |
2路DI，2路DO |
|
WIRELESS |
1路全网通4G |
|
ETHERNET |
2*RJ45 10/100Mbps EthernetMAC |
|
WDT |
硬件看门狗 |
中型用户侧储能设备
|
类型 |
参数 |
|
EMS服务器 |
1～2台，CPU主频≥2.0Hz，4核；内存>=16G；硬盘大于2T SATA；2个网口，100/1000M自适应 |
|
工业级交换机 |
1台，机架式，电口百兆不少于20个 |
|
中央控制器 |
1～2台，网口不少于2个，串口不少于16个 |
|
EMS工作站 |
0～1台，CPU主频≥2.0Hz，2核；内存>=8G |

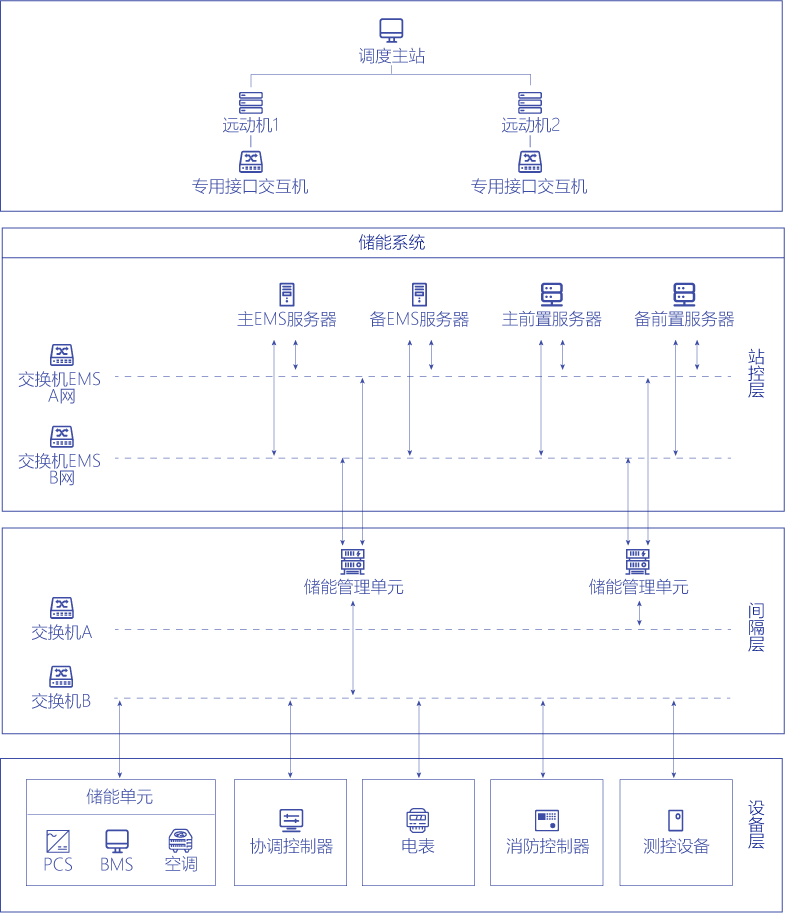

大型用户侧储能设备
|
类型 |
参数 |
|
EMS服务器 |
>=2台，CPU主频≥2.0Hz，8核；内存>=64G；硬盘大于4TSATA；2个网口，100/1000M自适应 |
|
AGVC服务器 |
>=2台，CPU主频≥2.0Hz，8核；内存>=32G；硬盘大于4TSATA；2个网口，100/1000M自适应 |
|
SCADA服务器 |
>=2台，CPU主频≥2.0Hz，8核；内存>=64G；硬盘大于4TSATA；2个网口，100/1000M自适应 |
|
主磁盘阵列 |
（2U机架式存储器） 24*2.5寸机箱/双控制器/6块2.4TB 10K 2.5寸硬盘/16GB SFP模块*8/8根2MLC-LC线缆/580W冗余电源/2U导轨 |
|
前置服务器 |
2台，CPU主频≥2.0Hz，4核；内存>=8G；硬盘512GSATA;含操作系统 |
|
EMS工作站 |
2台，CPU主频≥2.0Hz，2核；内存>=8G；硬盘512GSATA |
|
工业级交换机 |
8台，机架式，电口百兆不少于20个 |
|
单元控制器 |
协议支持61850goose、modbus, 4个网口，2个485口 |
|
SAN交换机 |
8个10/100/1000BASE-T电口,支持4个1/10G BASE-X SFP Plus光口，交换容量：336Gbps/3.36Tbps；包转发率：108/126Mpps |
|
协调控制器 |
2台，储能系统协调、控制策略 |
环境适应性
产品能在下表规定的环境下按照使用说明书正常工作。
条件
正常工作
储存
环境温度
-10℃～70℃
-40℃～85℃
相对湿度
20%RH～95%RH（无凝露）
20%RH～95%RH（无凝露）
大气压力
70kPa～106kPa
—
电源
VDC 9~36V
—
输入功率
产品最大输入功率 < 12W
产品正常工作功率 < 5W
系统容量
接入设备数≥1024
状态量个数≥40000
模拟量个数≥60000
电度量个数≥20000
遥控量个数≥2000
遥调量个数≥2000
